R1.A1. Monitoreo hidrológico

Las actividades de monitoreo hidrológico son imprescindibles para conocer el comportamiento de la cuenca, para la elaboración de estudios y proyectos, asimismo esta actividad cuenta con la particularidad de que la misma debe sostenerse en el tiempo evitando de esta manera la interrupción en la serie de datos. "lo que no medimos hoy, no puede ser medido nunca más".

R1.A1.SA1. Monitoreo hidrológico cuenca alta Bolivia

Conforme a años anteriores lo referente a actividades de monitoreo de las estaciones de la alta cuenca, se llevará a cabo a través de los Acuerdos Específicos celebrados entre la DE CTN y el Servicio Nacional de Meteorología e Hidrología de Bolivia - SENAMHI. Esta asistencia técnica se viene ejecutando desde los inicios de las actividades de la DE CTN.

Se realizará una revisión de los acuerdos celebrados y se analizará alternativas de ejecución de las actividades desarrolladas.

Las actividades se centran en la recopilación de registros de niveles y precipitaciones, así como la ejecución de aforos.

En la tabla a continuación se identifican las estaciones y los parámetros registrados en cada una de ellas.

Referencias:

• H: Niveles.
• P: Precipitación.
• AFL: Aforo líquido.
• AFS: Aforo Sólido.

Los cronogramas de ejecución se encuentran descritos en detalle en los acuerdos específicos celebrados.

Dentro de estos acuerdos específicos el SENAMHI adicionalmente aporta información de otras estaciones dentro de la cuenca, las cuales se encuentran bajo su administración, complementado la información hidrológica de la cuenca.

La recopilación de información se realiza a través de campañas de retiro de información, estas son de carácter bimestral y en las mismas se constata las novedades de las estaciones, actividades que se realizaron y la ejecución de un aforo líquido y sólido por el personal técnico del SENAMHI.

Las actividades de mantenimiento de sonda de calidad de agua en Tarapaya se continuarán ejecutando de igual manera que en la actualidad, con limpiezas por parte del personal del SENAMHI y por parte del observador. Hasta en tanto se elaboren los proyectos alternativos para la medición continua.

R1.A1.SA2. Monitoreo hidrológico cuenca baja Paraguay

A finales del año 2021 e inicios del año 2022 se concluyeron con las actividades de "instalación de estaciones hidrométricas de la cuenca baja en territorio paraguayo", momento desde el cual empezaron a operarse las mismas.

Se pretende dar continuidad a la toma de registros hidrométricos de la cuenca baja en territorio paraguayo, así como la realización de aforos líquidos con una periodicidad bimestral.

A continuación, se listan las estaciones instaladas, con su respectivo ID de la base de datos.

Referencias:

• H: Niveles.
• P: Precipitación.
• AFL: Aforo líquido.
• AFS: Aforo Sólido.

Las actividades de monitoreo hidrológico en la baja cuenca en territorio paraguayo se realizará conforme a como se viene ejecutando a la fecha, con los observadores disponibles en cada una de las estaciones para la toma de niveles.

El estado de las estaciones será inspeccionado cada 2 meses, en estas mismas campañas, si las condiciones lo permiten, se realizarán los aforos líquidos correspondientes. Asimismo, se realizará un control del desempeño del observador, retirando las planillas de registros en los casos que correspondiese.

En lo referente a pluviometría se continuará con la cooperación técnica de la Dirección de Meteorología e Hidrología de la Dirección Nacional Aeronáutica Civil - DINAC.

Se recibe información pluviométrica de las siguientes estaciones:

• Asunción Aeropuerto
• Concepción
• Filadelfia
• General Bruguez
• General Díaz
• Mariscal Estigarribia
• Pozo Colorado
• Puerto Casado

R1.A1.SA3. Monitoreo hidrológico cuenca baja Argentina

En lo referente a estaciones en la margen argentina se contempla la instalación de 7 estaciones limnimétricas convencionales, la ubicación de las mismas, será siguiendo la modalidad adoptada a las instaladas en el territorio paraguayo, producto de una actividad coordinada entre la DE CTN y las instituciones provinciales y nacionales.

Las actividades en el presente año se centran en un recorrido de inspección y relevamiento de sitios donde puedan realizarse las instalaciones y se cuente con observadores para la toma de registros.

Posterior al relevamiento se confeccionarán los términos de referencias correspondientes para el llamado a licitación para las instalaciones.

R1.A1.SA4. Adquisición de equipos y servicios de comunicación

El desarrollo en lo referente a comunicaciones en varios sitios de la cuenca ha mejorado considerablemente en el transcurso de estos últimos años, en concordancia con ello, en la Dirección Ejecutiva se ha desarrollado un BOT para la aplicación TELEGRAM que permite la incorporación de información directamente a la base de datos, estando disponible esta información en la página web ni bien es enviada por el observador.

Si bien en la actualidad la incorporación de datos está limitada a niveles y precipitación, esta se pretende se expanda a otras variables.

En el marco de lo mencionado precedentemente la adquisición de equipos celulares y paquetes de datos para las estaciones es una componente indispensable para lograr el objetivo de la disponibilidad en tiempo útil de la toma de registros.

Estas adquisiciones serán realizadas conforme a la disponibilidad de servicio en la zona. El mantenimiento del paquete de datos adquirido estará sujeto a la fehaciente recepción de información a través de la app.

Este mecanismo de registro de datos conforma una alternativa de muy bajo costo teniendo en cuenta que la disponibilidad de los registros es prácticamente inmediata, asimismo un soporte de gran valor como elemento de respaldo ante la salida de servicio de estaciones automáticas.

Se estima la necesidad de adquisición de 8 equipos a ser utilizados entre reemplazos a equipos ya obsoletos o dañados y a nuevos observadores.

R1.A1.SA5. Inspección y mantenimiento de estaciones de la red hidrológica

Entre las actividades de inspección, se encuentran en lo referente a obras la inspección de la obra de "San Josecito" y de la estación Telemétrica "Puente Aruma" para recepción y control del equipamiento instalado.

Lo referente a mantenimiento en lo que a las estaciones en territorio boliviano se refiere se realizará dentro del Acuerdo Específico del SENAMHI.

R1.A1.SA6. Carga y actualización de la información en BDU

El proceso de carga de información a la Base de Datos Única - BDU es una actividad que entre el 2020 y 2021 fue migrando de una actividad parcialmente manual a una de importaciones múltiples, lo anterior además de reducir el tiempo dedicado a la actividad, también reduce los errores de escritura en las transcripciones de información.

En este marco se siguió avanzando en desarrollo contando hoy con una versión beta de multi-usuarios para la incorporación de datos de la BDU, lo anterior elimina el proceso de envío de archivos vía mail para la importación de variables.

Esta actividad incluye no solo la incorporación de variables sino la geolocalización de estaciones y metadatos.

Asimismo, durante el 2021 se incorporó al sistema la API REST lo cual permite a otras instituciones acceder automáticamente a la información registrada en la BDU.

R1.A1.SA7. Equipos de medición

Las mediciones realizadas por el personal del SENAMHI y observadores, en la actualidad, se realiza mediante molinetes hidrométricos del tipo magnético. Las buenas prácticas requieren una calibración de los mismos aproximadamente cada 2 años, lo anterior conforme a óptimas condiciones de uso y conservación.

En este marco, para este año se propone la reparación y calibración de existente a los efectos de iniciar un ciclo de operación y mantenimiento de los mismo que permitan asegurar la calidad de las mediciones, así como minimizar los períodos sin aforos ante un eventual problema en los equipos.

R1.A1.SA7.T1. Reparación y calibración de equipos de medición

La calibración de equipos asegura la confiabilidad de las mediciones realizadas, en esta primera etapa se prevé la calibración de 4 equipos para iniciar un programa de mantenimiento programado.

R1.A1.SA8. Mejoramiento de obras civiles de la red de monitoreo

En el presente año se pretende desarrollar a nivel de proyecto ejecutivo, dos estaciones de medición de caudales (sistema cable vagoneta ó doble torno), para la posterior construcción de las mismas, una ubicada en el denominado Sitio 01 y otra en la estación Margariño.

Asimismo, en lo referente a las obras civiles para la instalación de estaciones automáticas (estructura soporte), se elaborará un prototipo de estructura estandarizado con el fin de ser implementado para nuevas estaciones y posteriormente en estaciones existentes, lo anterior en el marco de una mejora en lo referente a actividades de operación y mantenimiento de estaciones.

R1.A1.SA9. Elaboración de informes

La supervisión de contratos y acuerdos específicos celebrados entre partes dará origen a los correspondientes informes de evaluación, asimismo con la información hidrológica recopilada se elaborarán informes de eventos hidrológicos, determinación de curvas H-Q entre otros.

R1.A1.SA10. Ropa de trabajo

En lo referente a ropa de trabajo en el presente año se estima la adquisición de elementos como waders, botas de trabajo y chalecos para el personal de la DE CTN.

R1.A2. Monitoreo de calidad de aguas y sedimentos

R1.A2.SA1. Campañas de monitoreo

Se continuará monitoreando agua y sedimentos en los puntos de su programa de monitoreo sistemático y analizando las muestras de parámetros fisicoquímicos generales en los laboratorios en los cuales la muestra pueda ser analizada en menos de 24 horas. Para esto se cuenta con los siguientes laboratorios:

• Laboratorio Ambiental de Salta - Argentina.
• Laboratorio Químico SPECTROLAB de Oruro - Bolivia.
• Centro de Análisis Investigación y Desarrollo (CEANID) de Tarija - Bolivia.
• Facultad de Ciencias Exactas y Naturales (FACEN) de la Universidad Nacional de Asunción - Paraguay.
• La determinación de metales pesados se realizará en FAISAN en Buenos Aires que cuenta con un equipo de ICP-MS.

El personal de la Dirección Ejecutiva continuará realizando los trabajos de campo (toma de muestras, mediciones de parámetros in-situ: pH, conductividad eléctrica, turbidez, O2 disuelto y temperatura del agua; conservación y envío de muestras), de acuerdo con las normas y procedimientos consensuados.

Se realizarán 3 campañas de monitoreo, 2 campañas intensivas, una en el mes de mayo (aguas bajas) y otra en el mes de diciembre (aguas altas), y 1 campaña extensiva, la cual se desarrollará entre los meses agosto, septiembre y octubre (aguas bajas).

El desarrollo de las campañas contempla la entrega de las muestras dentro de las 24 hs posteriores al muestreo, para garantizar la representatividad de las condiciones de acuerdo a las normas de conservación internacionales.

Las estaciones en la cuales se realiza el muestreo para el análisis de calidad de agua y sedimentos, indicándose además los meses de ejecución de las campañas.

Referencias

• I-1 Campaña Intensiva N°01
• I-2 Campaña Intensiva N°02
• E-2 Campaña Extensiva N°01

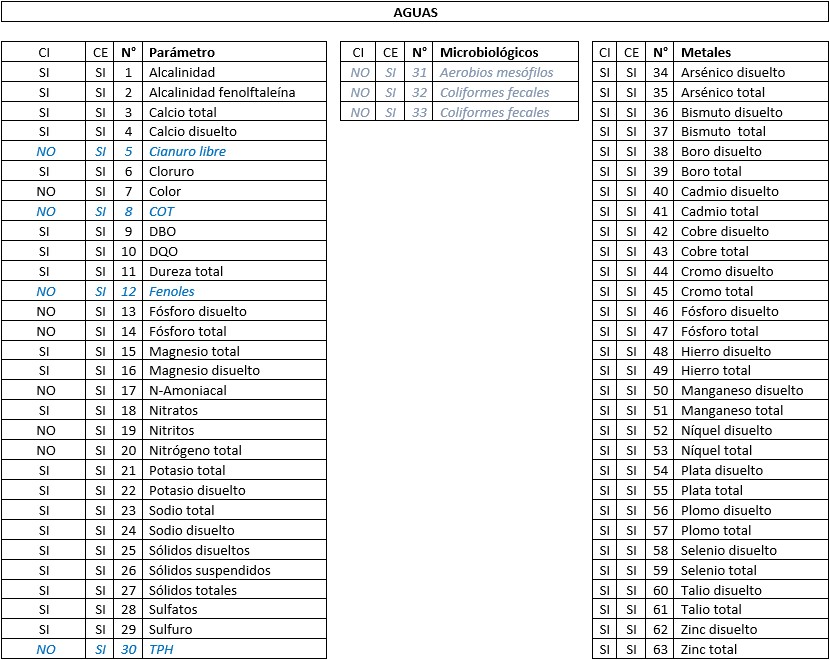

Tanto para la campaña extensiva como intensiva los parámetros físico-químicos realizados en sedimentos se detallan en la tabla a continuación:

En lo que respecta a los análisis físico-químicos realizados en las muestras de calidad de agua existe una leve diferencia entre los parámetros de campañas extensivas e intensivas, en la tabla a continuación se identifican los mismos y sus campañas respectivas.

Parámetros Especiales

R1.A2.SA1.T1: Insumos para las campañas de monitoreo

Para la toma de muestras es necesario contar con insumos que conserven la representatividad de estas desde su toma hasta su análisis en el laboratorio, entre estos se encuentran los recipientes de muestreo (frascos de HDPE para la determinación de metales a nivel traza, de frascos de vidrio borosilicato para la determinación de mercurio y microfiltros de 0.45 µm para el filtrado en campo, entre otros), soluciones de calibración para pH, conductividad y turbiedad, reactivos (ácido nítrico ultra pure y ácido sulfúrico), conservadoras, entre otros.

Para la toma de muestras es necesario contar con insumos que conserven la representatividad de las mismas desde su toma hasta su análisis en el laboratorio, entre estos se encuentran los recipientes para su transporte, soluciones y reactivos.

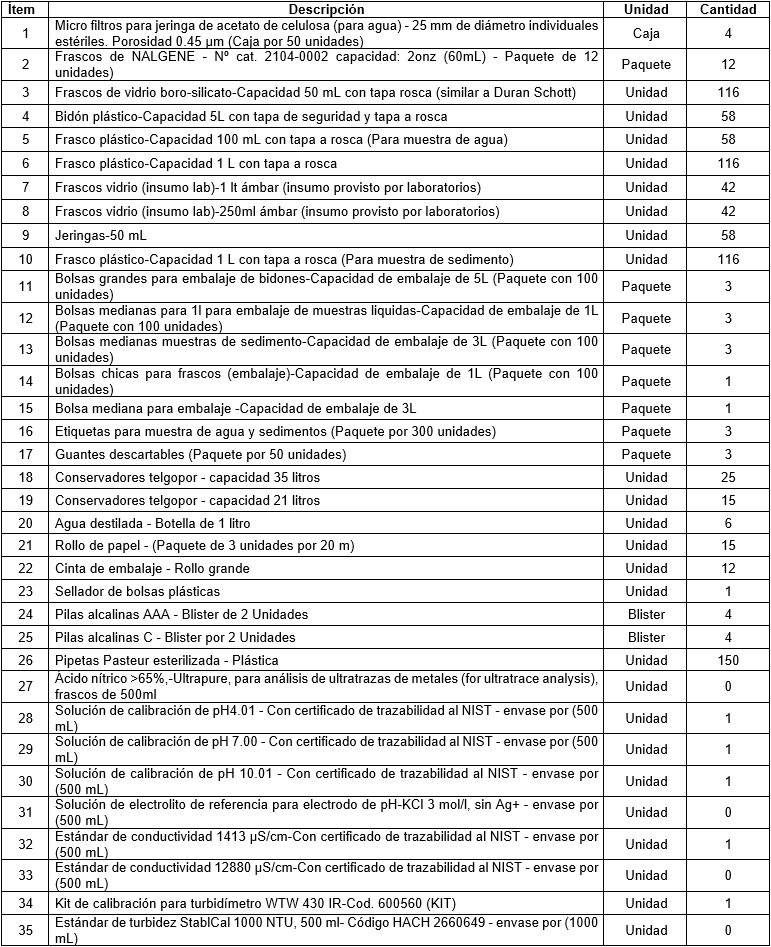

En la tabla a continuación se detallan los insumos y cantidades necesarias para la realización de las campañas de calidad previstas a realizar en el año 2022.

R1.A2.SA1.T2: Campaña Intensiva

En lo referente a campañas intensivas se estiman realizar 2 campañas, la primera en el mes de mayo y la segunda en el mes de diciembre.

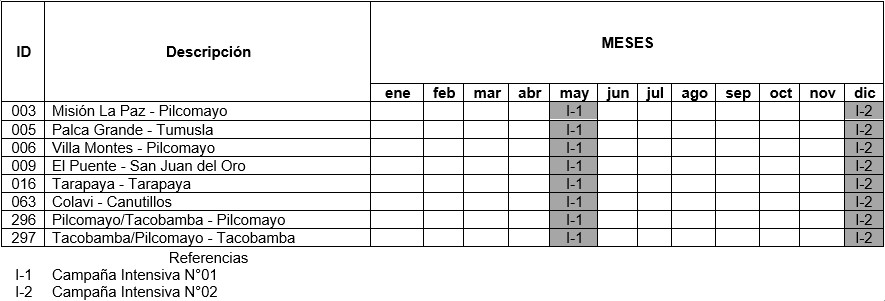

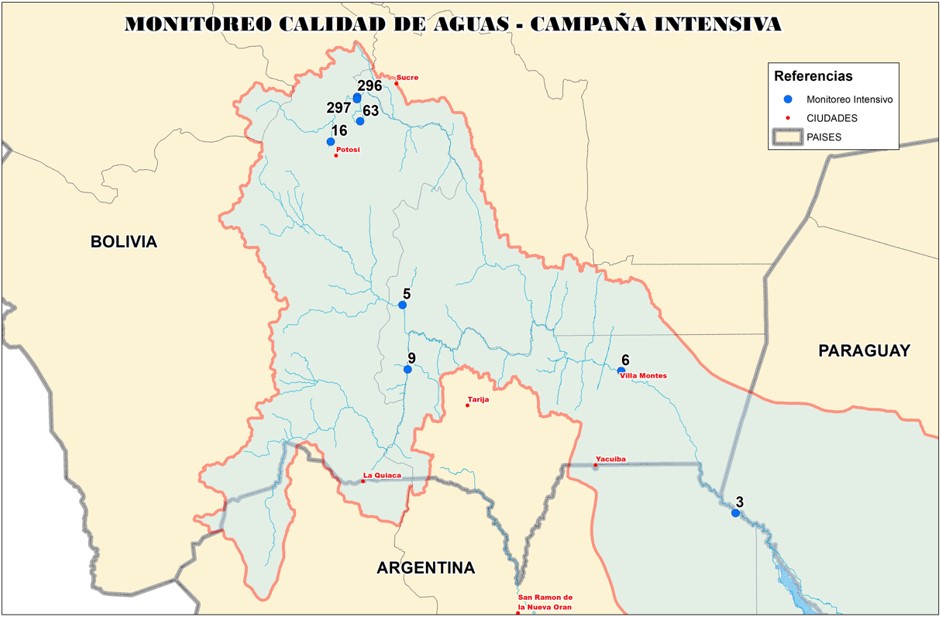

En la tabla a continuación se aprecian las estaciones donde se realizan muestras en estas campañas.

Algunas consideraciones respecto de actividades adicionales a las campañas de calidad de aguas.

Aforo líquido Misión la Paz (003): se coordinará con la Subsecretaría de Obras Hidráulicas la fecha a los efectos de coincidir con la realización del aforo liquido en la estación de referencia.

Aforo líquido Villa Montes (006): se coordinará con el SENAMHI la fecha a los efectos de coincidir con la realización del aforo liquido en la estación de referencia.

El día de campaña salida de Potosí hacia Tarija se realizarán actividades de mantenimiento de la sonda YSI en la estación Tarapaya.

A continuación, las estaciones donde deben realizarse aforos con personal del SENAMHI:

• 005 - Palca Grande - Tumusla
• 009 - El Puente - San Juan del Oro
• 016 - Tarapaya - Tarapaya
• 063 - Canutillos 7 - Canutillos
• 296 - Pilcomayo/Tacobamba - Pilcomayo
• 297 - Tacobamba/ Pilcomayo - Tacobamba

R1.A2.SA1.T3: Campaña Extensiva

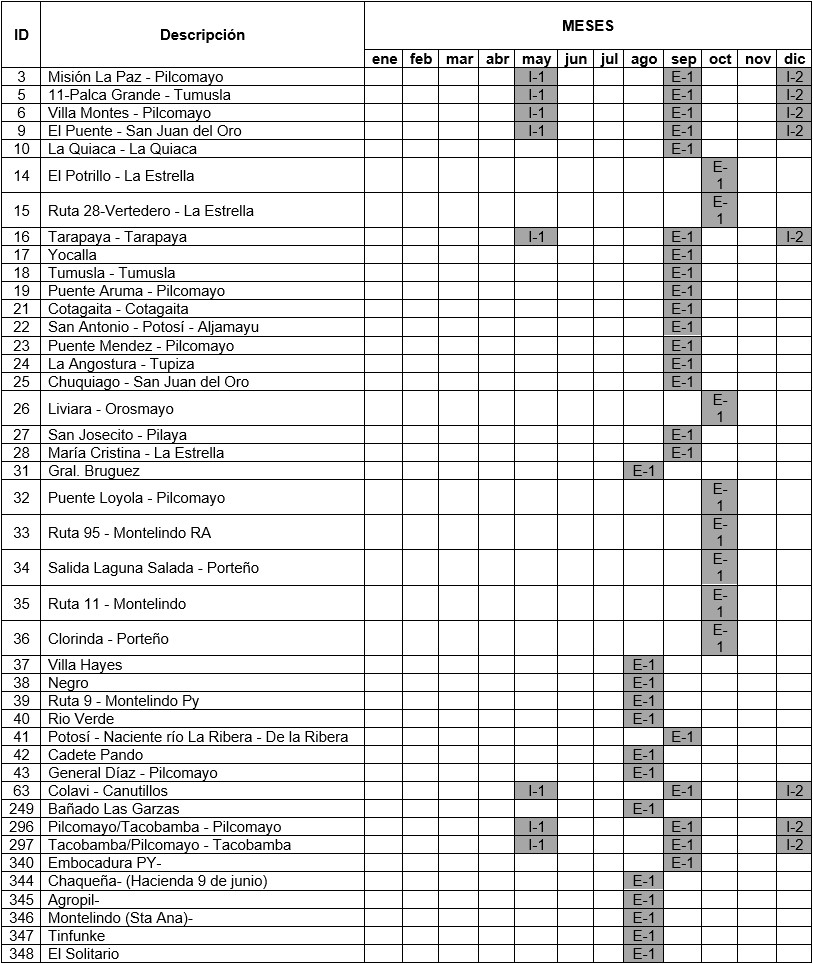

La campaña extensiva se desarrollará en los meses agosto, septiembre y octubre.

Por la extensión de la cuenca se planifica la ejecución en 3 etapas. El listado presentado incluye los puntos del Plan de monitoreo resultante de los dos Talleres de Especialistas Tarija y Asunción - 2006 y 2007, respectivamente, y los solicitados por las Delegaciones.

Conforme lo anterior los análisis se presentan por etapas de realización de las mismas.

Campaña Extensiva Etapa 1

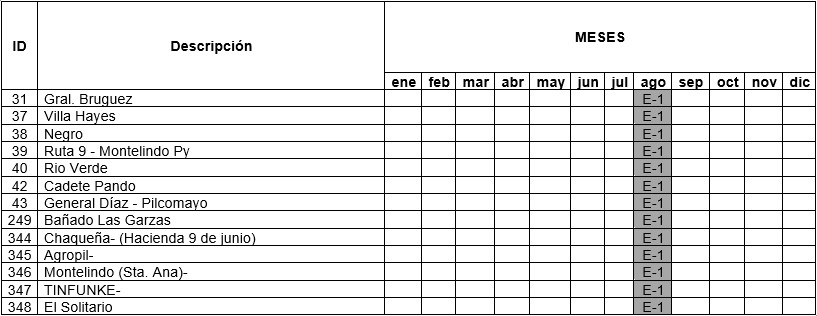

A continuación, se detallan las estaciones a recorrer en esta etapa:

Campaña Extensiva Etapa 2

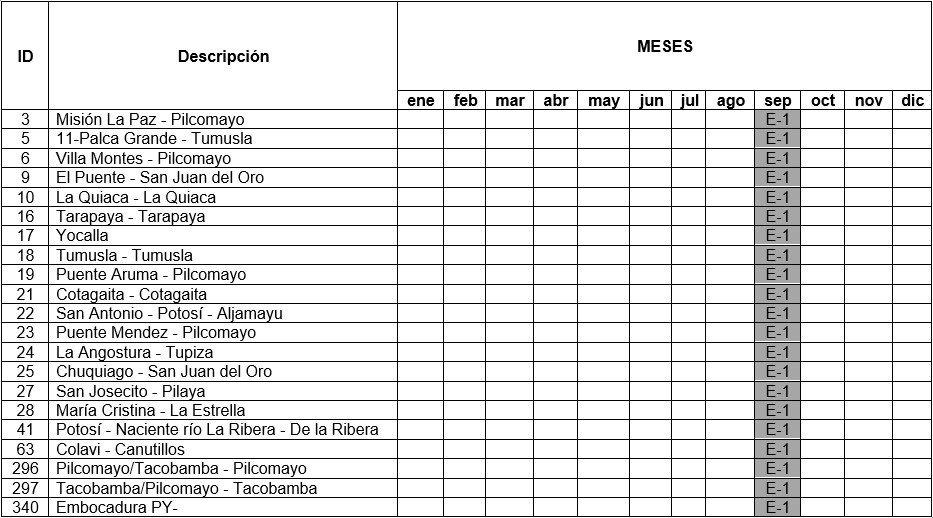

A continuación, se detallan las estaciones a recorrer en esta etapa:

Algunas consideraciones respecto de actividades adicionales a las campañas de calidad de aguas.

Aforo líquido Misión la Paz (003): se coordinará con la Subsecretaría de Obras Hidráulicas la fecha a los efectos de coincidir con la realización del aforo liquido en la estación de referencia.

El día de campaña salida de Potosí, se realizarán actividades de mantenimiento de la sonda YSI en la estación Tarapaya.

A continuación, las estaciones donde deben realizarse aforos con personal del SENAMHI:

• 005 - Palca Grande - Tumusla
• 006 - Villa Montes - Pilcomayo
• 009 - El Puente - San Juan del Oro
• 010 - La Quiaca - La Quiaca
• 016 - Tarapaya - Tarapaya
• 017 - Yocalla - Pilcomayo
• 018 - Tumusla - Tumusla
• 019 - Puente Aruma - Pilcomayo
• 021 - Cotagaita - Cotagaita
• 022 - San Antonio - Potosí - Aljamayu
• 023 - Puente Mendez - Pilcomayo
• 024 - La Angostura - Tupiza
• 025 - Chuquiago - San Juan del Oro
• 027 - San Josecito - Pilaya
• 041 - Potosí - Naciente río La Ribera - De la Ribera
• 063 - Colavi - Canutillos
• 296 - Pilcomayo/Tacobamba - Pilcomayo
• 297 - Tacobamba/ Pilcomayo - Tacobamba

Campaña Extensiva Etapa 3

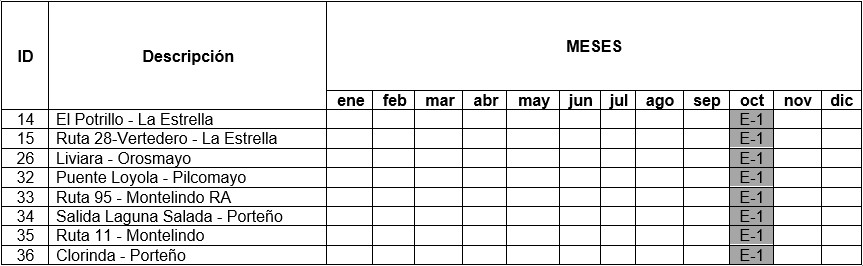

A continuación, se detallan las estaciones a recorrer en esta etapa:

R1.A2.SA1.T4: Análisis de muestras en laboratorios

Las actividades de análisis de muestras en sus parámetros generales y especiales se realizan en laboratorios como CEANID y SPECTROLAB (Bolivia), Laboratorio Ambiental de la Provincia de Salta, Laboratorio FAISAN (Argentina) y el laboratorio de la FACEN (Paraguay), los anteriores fueron seleccionados teniendo en cuenta las técnicas para la determinación de los parámetros y la llegada de las muestras en un tiempo máximo de 24 horas.

Adicionalmente, en nuestras oficinas se encuentran las muestras de las campañas del año 2020 y 2021, las cuales están pendiente de análisis, estas no fueron enviadas por restricciones en la circulación y limitaciones en la recepción por parte de los laboratorios.

R1.A2.SA2. Carga de datos en BDU

Los resultados de los análisis de laboratorios que se obtengan continuará siendo introducida a la BDU para su difusión a través del portal de la Dirección Ejecutiva en Internet.

Esta tarea será realizada por personal de la Dirección Ejecutiva y supervisada por el profesional responsable de calidad de aguas en la Unidad de Monitoreo y Centro de Datos.

R1.A2.SA3. Elaboración de Informes

La actividad es realizada por el responsable de calidad de aguas de la Dirección Ejecutiva.

Se elaborarán informes técnicos por cada campaña de calidad de aguas realizada con los datos medidos in situ, que será publicada en la página web. Así también como informes sobre temas específicos y de evaluación de resultados analíticos, resultados que serán incorporados a la BDU y serán publicados en la web con acceso restringido.

Software para análisis y elaboración de gráficos

El análisis y la evaluación de datos requieren de software especializado para calidad de aguas o estadístico como ser el AQUACHEM.

R1.A2.SA4. Repuestos y calibraciones de equipos de calidad de agua

Para el presente año se no se tiene previsto adquirir electrodos (equipo WTW)

R1.A2.SA5. Medición continua de parámetros de calidad de agua - Tarapaya

En el presente año se realizarán proyectos alternativos para la medición continua de parámetros de calidad de aguas en la estación Tarapaya.

Las actividades se centrarán en:

• Mejoramiento de la obra civil.
• Factibilidad de teletransmisión.
• Alternativa de muestreo mediante sistema de bombeo.

Contándose con los proyectos ejecutivos se pondrán a consideración para la ejecución de la alternativa más conveniente.

Paralelamente, se continuarán con las actividades de mantenimiento incluidas en el Acuerdo Específico celebrado con el SENAMHI, actividades realizadas por los técnicos y por el observador.

En el presente año se continuarán las actividades de mantenimiento técnico y descarga de datos correspondiente por personal de la DECTN en la sección de aforo de Tarapaya, con la sonda YSI 6600 para medición continua de pH, conductividad, temperatura y turbidez.

R1.A3. Alerta Hidrológico.

Diagnóstico de Situación Actual

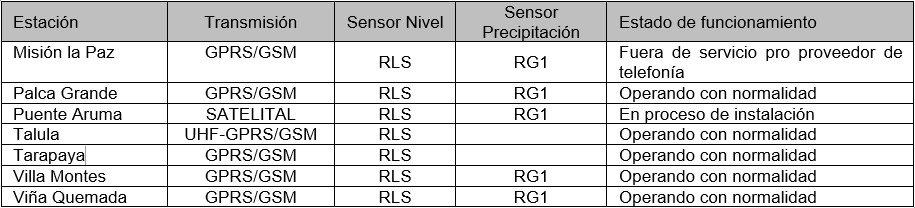

Actualmente la Red de Alerta de la DE CTN está compuesta por las estaciones que a continuación se detallan:

En este marco las sub-actividades que se desarrollan a continuación se encuadran en una primera etapa de modernización de la Red de Alerta la cual incluye la adquisición de nuevas estaciones con el fin de reemplazar existentes, la instalación de una nueva estación en un punto medio entre Viña Quemada y Puente Aruma.

Con las estaciones retiradas, se viabilizará su reubicación en nuevos sitios.

R1.A3.SA1. Inspección y mantenimiento de estaciones de Alerta Hidrológico

La actividad de inspección y mantenimiento de la red de alerta se realizará con personal de SENAMHI en sus recorridas, asimismo será incorporada a la campaña de calidad de aguas como una actividad adicional.

Este control también se lleva a cabo en la Sede confirmando la correcta recepción de la información y su incorporación en la BDU.

R1.A3.SA2. Provisión de equipos y componentes

La adquisición de nuevas estaciones tiene por objeto tanto una renovación tecnológica de la red como una ampliación de la misma.

Se prevé la adquisición de 3 estaciones hidropluviométricas con transmisión satelital, una para reemplazar la estación existente Talula (la cual actualmente cuenta con un sistema de repetidora tipo UHF - GSM/GPRS y otra cuyo lugar definitivo se ubica entre las estaciones Viña Quemada y Puente Aruma, y la restante como estación de respaldo ante una eventual salida de servicio de alguna de las instaladas.

Con las estaciones retiradas se analizará la viabilidad de su reubicación en otros puntos de actual medición, ya que paralelamente se iniciaría un proceso de reubicación de las estaciones. El equipamiento retirado de las estaciones existentes, será reubicado en nuevas estaciones conforme a una verificación del funcionamiento en dichos sitios.

En lo referente a la adquisición de los insumos repuestos en el que caso de que los proveedores cuenten con stock se realizará conforme a la detección de necesidades.

R1.A4. Información Geográfica

R1.A4.SA1. Actualización de la base de datos geográficos

Se actualizará la cartografía de la cuenca, toponimias, cambios en la cuenca baja de la red hidrográfica y otro. Se realizará el inventario de obras relevantes, información de encauces, dragados y otras obras que se realicen, recurriendo a instituciones pertinentes de cada País vía las delegaciones.

En este proceso de actualización, la identificación de diferencias con cartografía oficial será informada a las delegaciones a los efectos de recibir instrucciones de cómo proceder. Esta información será almacenada como actualización de cartografía en la base de datos geográficos de la Dirección Ejecutiva.

Actualmente esta base de datos se encuentra en los servidores físicos de DE CTN (equipo file server).

R1.A4.SA2. Procesamiento de imágenes satelitales

Actualmente se descargan imágenes CbersMUX del INPE (Instituto Nacional de Investigación Espacial del Brasil), Landsat 8 del servidor de la USGS, del servidor del Earth Data de la NASA de Imágenes MODIS Subset y del servidor de Glovis USGS de imágenes Sentinel 2A.

Desde 2020 se ha retomado contacto con la Comisión Nacional de Aplicaciones Espaciales (CONAE) de la República Argentina lo cual permite la recepción de imágenes PERUSAT de alta resolución y SAOCOM.

En época de aguas Altas se realizará el monitoreo de las tres zonas de interés: Esmeralda (Bolivia) - Marca Borrada (Argentina); Misión la Paz (Argentina) - Pozo Hondo (Paraguay) y Embocadura (Argentina - Paraguay) (dependiendo de la criticidad de la situación), este monitoreo se lo realizará con todas las imágenes satelitales disponibles en época de aguas Altas, se realizará el seguimiento al comportamiento del cauce con cada crecida anual.

Se monitorea los recurrentes cambios y reactivación de meandros antiguos en base a imágenes satelitales.

Como producto de ese seguimiento se tendrá escenas que caracterizan las crecidas en formato ráster y vectorial, el cual será insumo para el GEOVISOR.

En 2022 se espera continuar generando mapas de monitoreo en software SIG con la información obtenida a partir de dichas imágenes, que serán difundidos a través de la web www.pilcomayo.net

Como mejora a esta tarea se propone contar de forma permanente con imágenes satelitales y sin restricción del servidor de EOS para descarga de imágenes sin restricción de superficie ni tiempo, provee imágenes satelitales Landsat 8, Sentinel 2A, Cbers de manera permanente.

R1.A4.SA3. Modelo Digital del Terreno - MDT

En la actualidad la Dirección Ejecutiva cuenta con modelo digital de resolución geométrica de 250 metros (Línea Base Ambiental y Socioeconómica - 2008) y de 90 metros (MMAyA - Ministerio de Medio Ambiente y Aguas - BOLIVIA).

Se recurrirá a imágenes DEM Alos Palsar (https://search.asf.alaska.edu) el cual cubre con 220 escenas toda la Cuenca del Rio Pilcomayo, tiene una resolución de 12.5 m, el cual nos permitirá generar una red hídrica actualizada de la Cuenca, líneas de flujo que, a partir de un punto inicial, seguiría la escorrentía superficial sobre el terreno, estas líneas de flujo siguen la línea máxima pendiente. Este modelo permitirá actualizar datos de parámetros geomorfológicos de la cuenca.

Bajo plataforma GIS se obtendrá un mosaico Final a partir de 220 escenas individuales de toda la Cuenca, se realizará una corrección altimétrica al Modelo Final, para esto se recabará datos de red de nivelación de instituciones (ej. IGN) pertinentes de cada País. Con esto se mejorará la resolución a 12.5 m.

R1.A4.SA4. Elaboración de mapas temáticos

Esta actividad es de complemento de las actividades desarrolladas en la Dirección Ejecutiva, entre estas podemos mencionar, mapas de campañas de calidad de aguas, isohietas, puntos de monitoreo y otros. Su desarrollo es bajo plataforma GIS.

Se elaborarán mapas bajo plataforma GIS a demandas, informes y estudios.
